寧波海越工程與地腳螺栓工藝

10月18日，寧波海越項目部完成了丙烷與混合碳四利用項目?jī)?chǔ)運罐區一階段罐基礎工程的交安工作。

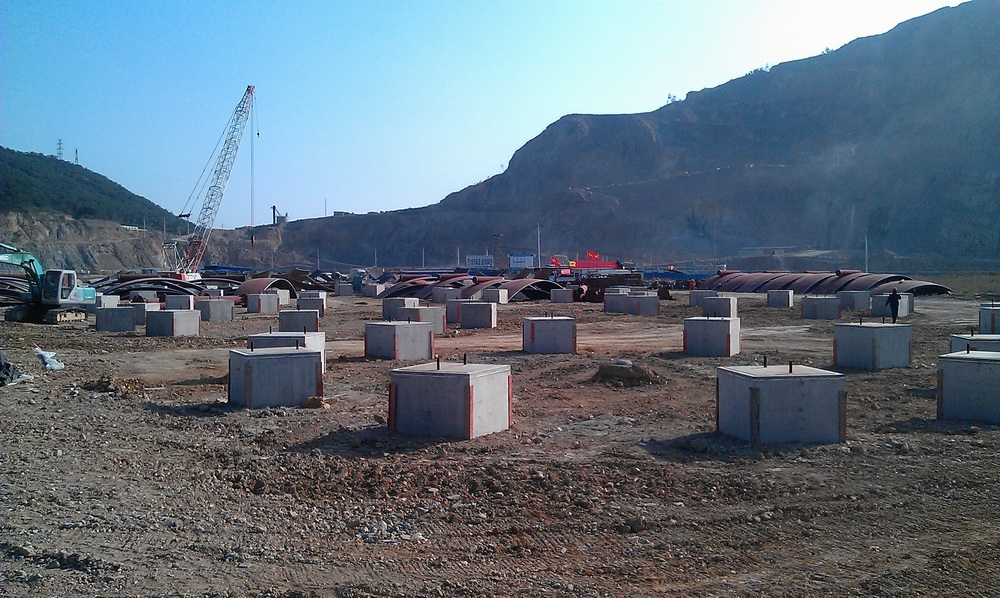

項目部承建的一階段工程位于寧波北侖區青峙開發區內，共有丙烯罐組12個球罐基礎與混合碳四罐組10個球罐基礎。其中丙烯罐組每個罐基礎上均勻分布10個短柱，混合碳四罐組每個罐基礎12個短柱。每只短柱上都預埋2個M48地腳螺栓。

本工程雖然規模不大，但是技術性要求非常高，主要有以下幾個特點和難點：

1．相對工期緊，75日歷天內需完成6000m³道路宕渣回填和22只罐基礎并交付安裝，相當于平均3d完成一只罐基礎，安排單臺罐基組織流水施工是無法完成合同任務的。因此在安排施工時，采取組織安排2-3臺罐基礎進行同時平衡施工，并科學的組織流水施工。

2．由于工程前期雨季時間較長，并且伴隨著臺風災害，加上還有一定數量的地下水，大大拖慢了施工的進度，加重了施工的難度。為此在場地內外設置多個集水坑和排水溝，用水泵24小時不間斷抽水，并且派專人負責。對與落后的部分，安排施工人員進行加班加點，錯開下雨的時間，嚴格控制施工進度。

3．本工程罐基礎大部分坐落在中風化凝灰?guī)r土層上，中風化凝灰?guī)r屬于次堅石，此層采用一般的開挖方式難以挖掘，此部分土方的挖掘是本工程的一大難點，根據以往經驗，且挖掘此層巖的厚度不大，決定對局部難以挖除的巖層采用大功率挖掘機與炮頭機鑿松配合進行開挖，并輔以人工修整和清理。

4．本工程的罐基礎為鋼筋混凝土圓環式“凸”字條型基礎，球罐基礎預埋螺栓的數量眾多、規格較大，且質量要求精度較高。本工程的工程定位、測量放線是一項工作量較繁重，責任要求高的工作，因此安排專人進行測量定位放線，并加強復核和過程監測，確保施工質量。預埋螺栓是本工程的重中之重，它將直接影響后續的設備、鋼構安裝的施工質量，所以在施工階段要進行嚴格的流水控制：

1）地腳螺栓、螺帽的規格型號、形狀尺寸嚴格按設計要求選用，進場之后應由建設單位、監理單位等對其質量、數量和技術規范要求進行認真檢查驗收。

2）每組預埋螺栓準備一套定位木套板，定位木套板采用竹膠模板，根據預埋螺栓組數量、規格尺寸和設計要求的不同加工成相應的規格，雙孔螺栓組橫向間距小于300mm的定位木套板選用2cm厚模板制作，木套板豎向兩側用方木固定。木套板制作完成后，在其上標識配套的預埋螺栓規格、數量及基礎定位預埋軸線和十字中心線位置。在木套板上已經定好螺栓位置的地方鉆孔，孔徑大小比螺栓直徑稍大，以大2mm為宜，以便之后的定位時可以進行微調，但要確保兩孔中心位置與設計時兩螺栓的距離相一致。與此同時，在罐基礎環梁鋼筋骨架安裝時，就要將地腳螺栓預置好，以防到時鋼筋主筋和箍筋過于密集，而不便伸入下部。

3）初步定位。將木套板置于基礎短柱之上，利用全站儀測量木套板上十字中心線的距離與軸線的方向，逐個用釘子進行木套板的固定。將預置的預埋螺栓伸入木套板的孔洞之內，上部用螺帽套好，目測螺栓要基本保持垂直，調整螺帽，用水準儀對螺栓高度進行初測控制。之后將水平尺豎向緊靠在螺桿中部，根據水平尺上來調整螺栓的垂直度，并用鐵錘輕輕敲振螺栓，使其最終到達中心位置，并且要使螺栓豎向垂直度偏差小于1/1000。在地腳螺栓中心的方向與鋼筋骨架點焊4根鋼筋，以便之后進行調整，此4根鋼筋上下分布，是對螺栓的初步固定。

4）精確測量。利用全站儀再次對螺栓進行精確定位，用棱鏡測量、用鐵錘敲擊螺帽調整螺栓距離，允許偏差0±1mm，用卷尺上的刻度值測量、用鐵錘敲擊螺帽調整螺栓方向，允許偏差0±2mm。并且調整之后要對螺帽六邊分別用釘子進行固定。然后在保證螺桿垂直度的情況下再對螺栓頂設計標高進行精確測量，允許偏差+10mm。之后將4根鋼筋全部焊死，再焊3根長鋼筋做支撐，確保螺栓不會移位。

5）待基礎及短柱混凝土澆筑初凝之后，再對螺栓進行復測。由于澆筑混凝土?xí)r容易受混凝土擠壓，并且振動棒容易震動螺桿及所焊接的鋼筋，加上人為的因素，螺桿難免還會有微小的移位，因此必須再?gòu)?fù)測，確保萬無一失。

5．混凝土澆筑完成之后，要在短柱上進行水泥基無收縮灌漿層和預埋鐵板的鋪設，這又是一項費時費工費力的工作。由于業主海越新材料公司方面的要求，該工作要在球罐安裝之前進行，這又無疑增加了難度。因此，項目部綜合各方意見，決定采用膨脹螺絲支撐鐵板的方式。首先在短柱四周測量并彈好水平線，允許誤差要控制在0±1mm，再在基礎頂部據四個角15cm的地方分別打入膨脹螺絲，用長水平尺進行水平測定，用角尺測量水平線與水平尺高度，用鐵錘輕輕敲擊，保證四周高度一致并在要求的范圍之內，再用強力膠固定。然后用小型挖掘機配合人工進行預埋鐵板的鋪設。最后完成二次灌漿。

雖然此次工程困難重重，但是項目部合理安排時間、人員和機械，嚴格控制質量和保證安全，按時按成了任務。

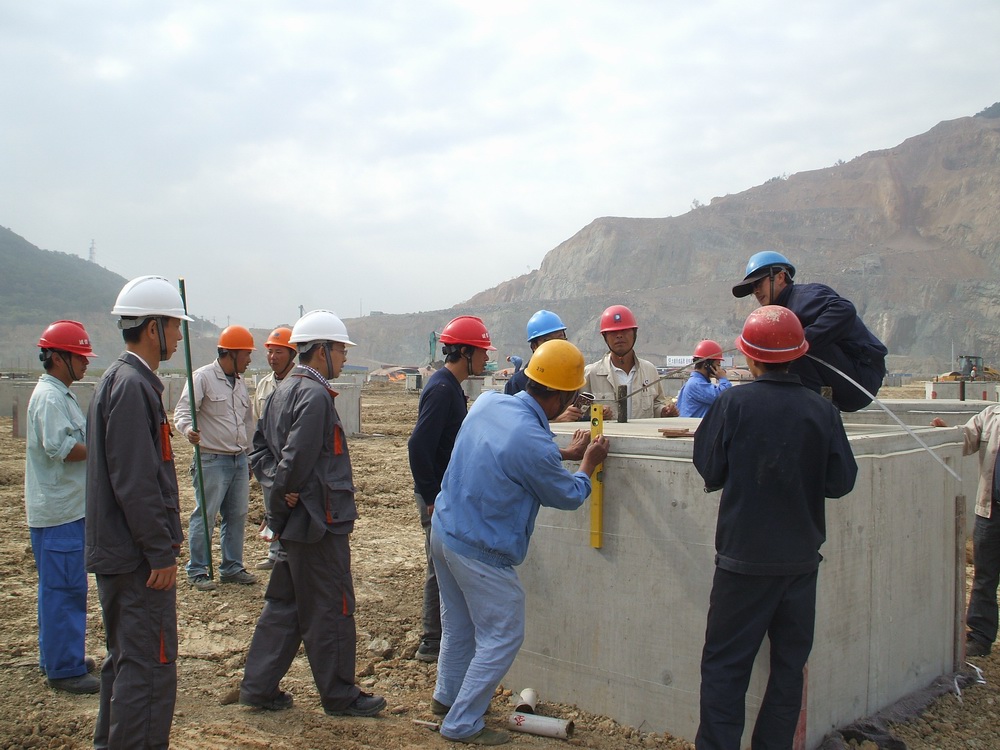

在工地例會上，業主和監理在聽取我項目部的情況匯報后，一致認為該工程達到設計要求，基礎短柱感觀質量好，各項條件均已符合，同意交安。

此次交安標志該項目一階段全部完工，項目部將在后續的液化烴Ⅰ、Ⅱ罐組19個球罐基礎和6000 m³道路宕渣回填建設中再接再厲，吸取之前的經驗，確保在工期內完成既定的目標。
